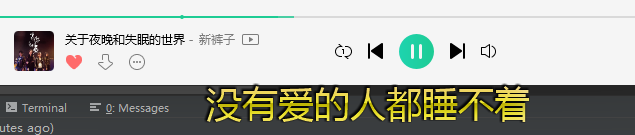

教师节快乐,害,今天听了一整天的新裤子的关于夜晚和失眠的世界,果然我还是喜欢music和乐队还有老歌,9月10号嗯,今天的到来其实也宣告暑假的一切都告一段落了(祝国赛的朋友们都能取得好成绩!),新学期开始了,害又要开始学习了,第一节课老师就来整英语,真难为我,呜呜呜。行吧,正好做作业就写写数据库的东西吧,首先声明这篇博客差不多是一种笔记吧,大部分的文字来源于书本和网上的博客,书本是王珊和萨师煊的《数据库系统概论》,博客的话参考了比较多,这里就挂一两个吧E-R 图简介,数据库的设计
数据库E-R图介绍
E-R模型是指Entity Relationship Diagrams(实体关系模型)
E-R图3个要素:实体,属性,关系。E-R图提供了表示实体型、属性和联系的方法。
- 实体型用矩形表示,矩形框内写明实体名。
- 属性用椭圆形表示,并用无向边将其与相应的实体型连接起来。
- 联系用菱形表示,菱形框内写明联系名,并用无向边分别与有关实体型连接起来,同时在无向边旁标上联系的类型(1:1、1:n或m:n)
连线:实体和属性之间、实体与联系之间、联系与属性之间用直线连接,并在直线上标注联系的类型。(注意:对于1:1的联系,要在两个实体连线方向各写1,1:n关系的,要在一的方向写1,多的方向写N;对于N:M关系的,则要在两个实体连线方向各写N,M)
1:1联系 | 1:n联系 | m:n联系 |
---|---|---|
将联系与任意端实体所对应的关系模式合并,加入另一端实体的码和联系的属性。 | 将联系与n端实体所对应的关系模式合并,加入1端实体的码和联系的属性。 | 将m:n联系转换成一个关系模式。将该联系相连的各实体的码和联系本身的属性转换为关系的属性。 |

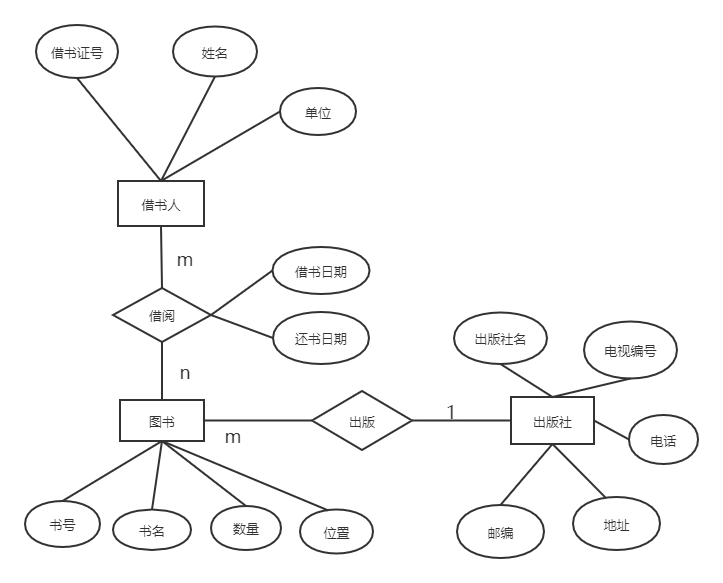

实例——图书借阅管理系统
数据库要求提供下述服务:
- 可随时查询书库中现有书籍的品种、数量与存放位置。所有各类书籍均可由书号惟一标识。
- 可随时查询书籍借还情况,包括借书人单位、姓名、借书证号、借书日期和还书日期。约定:任何人可借多种书,任何一种书可为多个人所借,借书证号具有惟一性。
- 当需要时,可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息向相应出版社增购有关书籍。约定,一个出版社可出版多种书籍,同一本书仅为一个出版社出版,出版社名具有惟一性。
